一：产品描述：

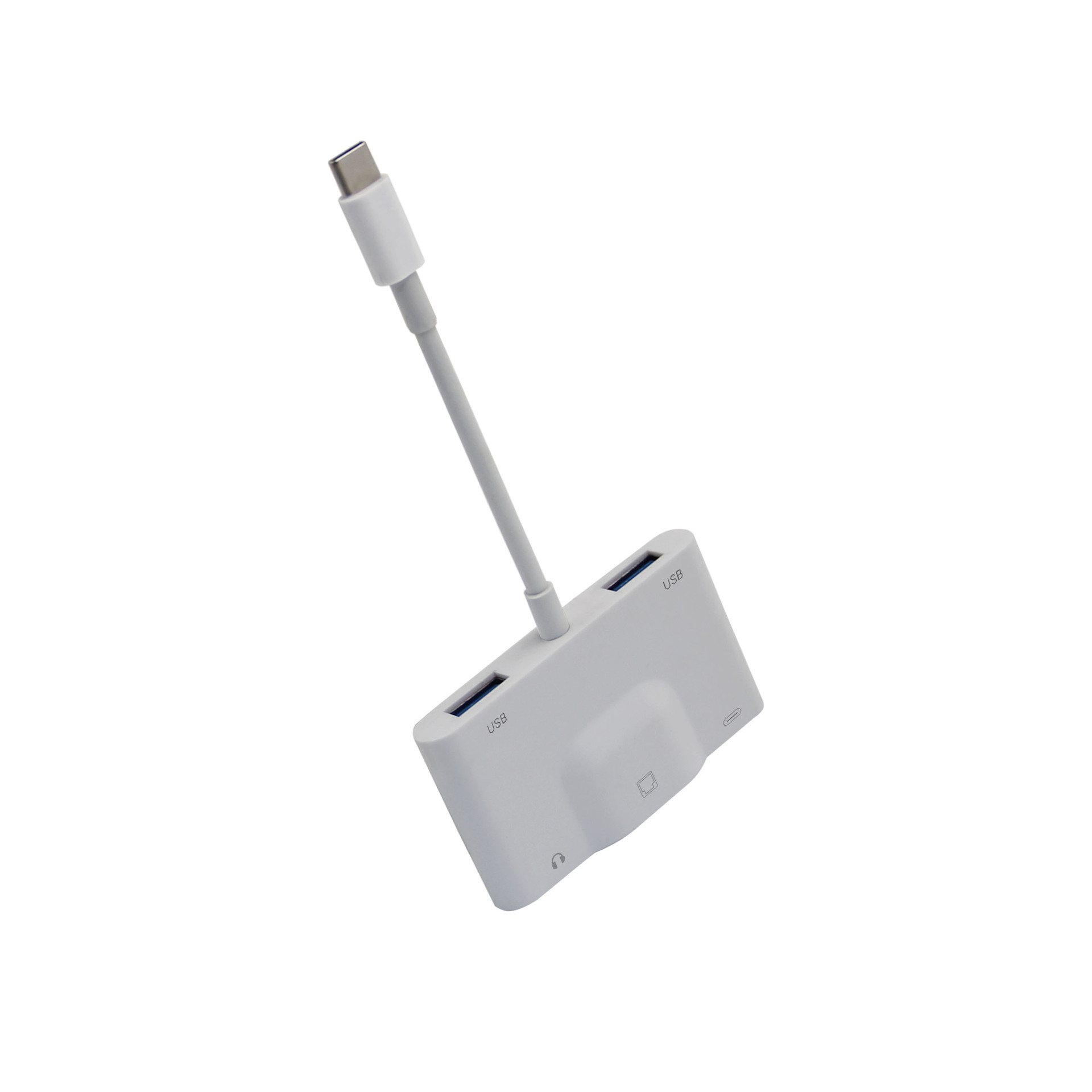

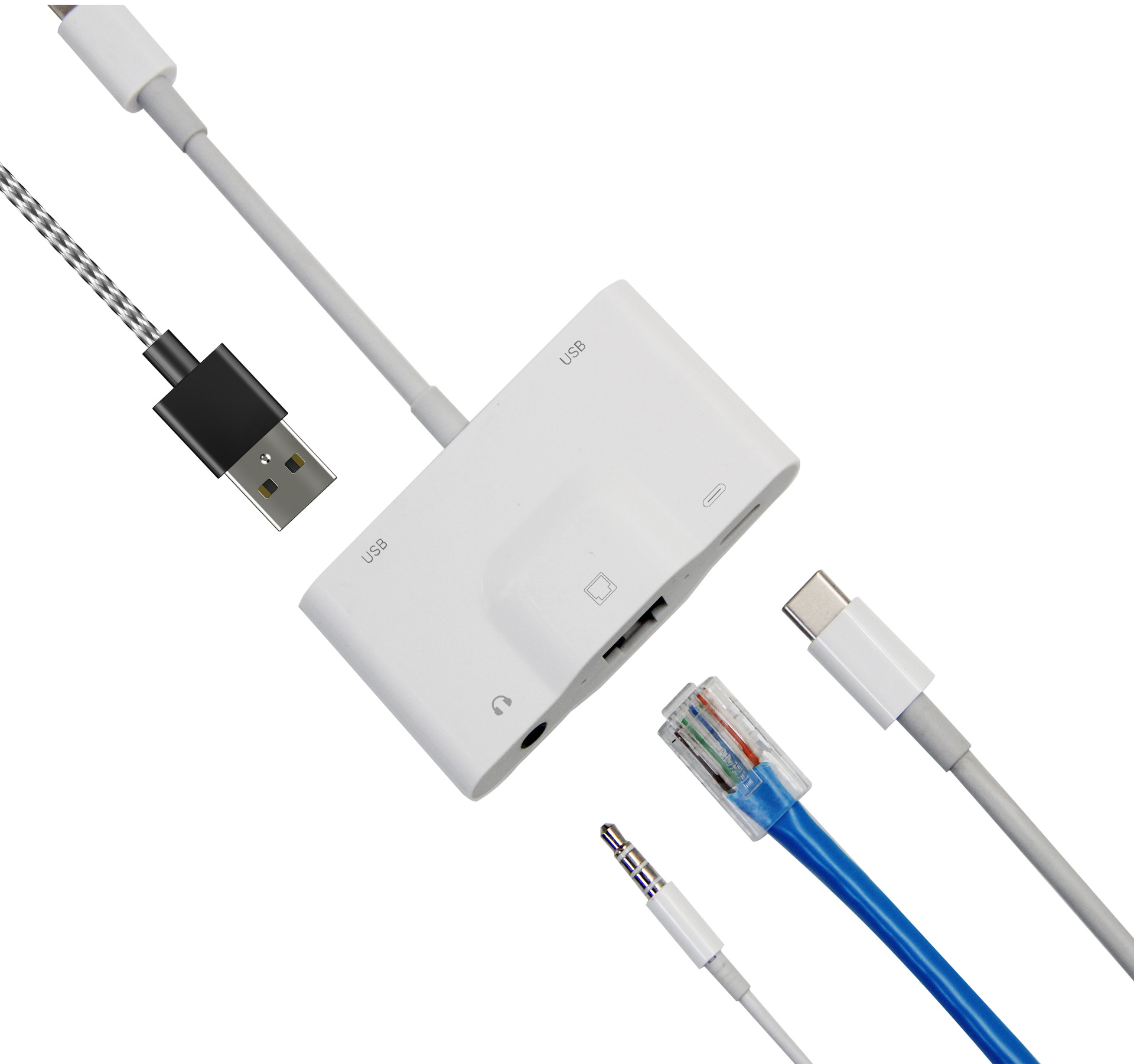

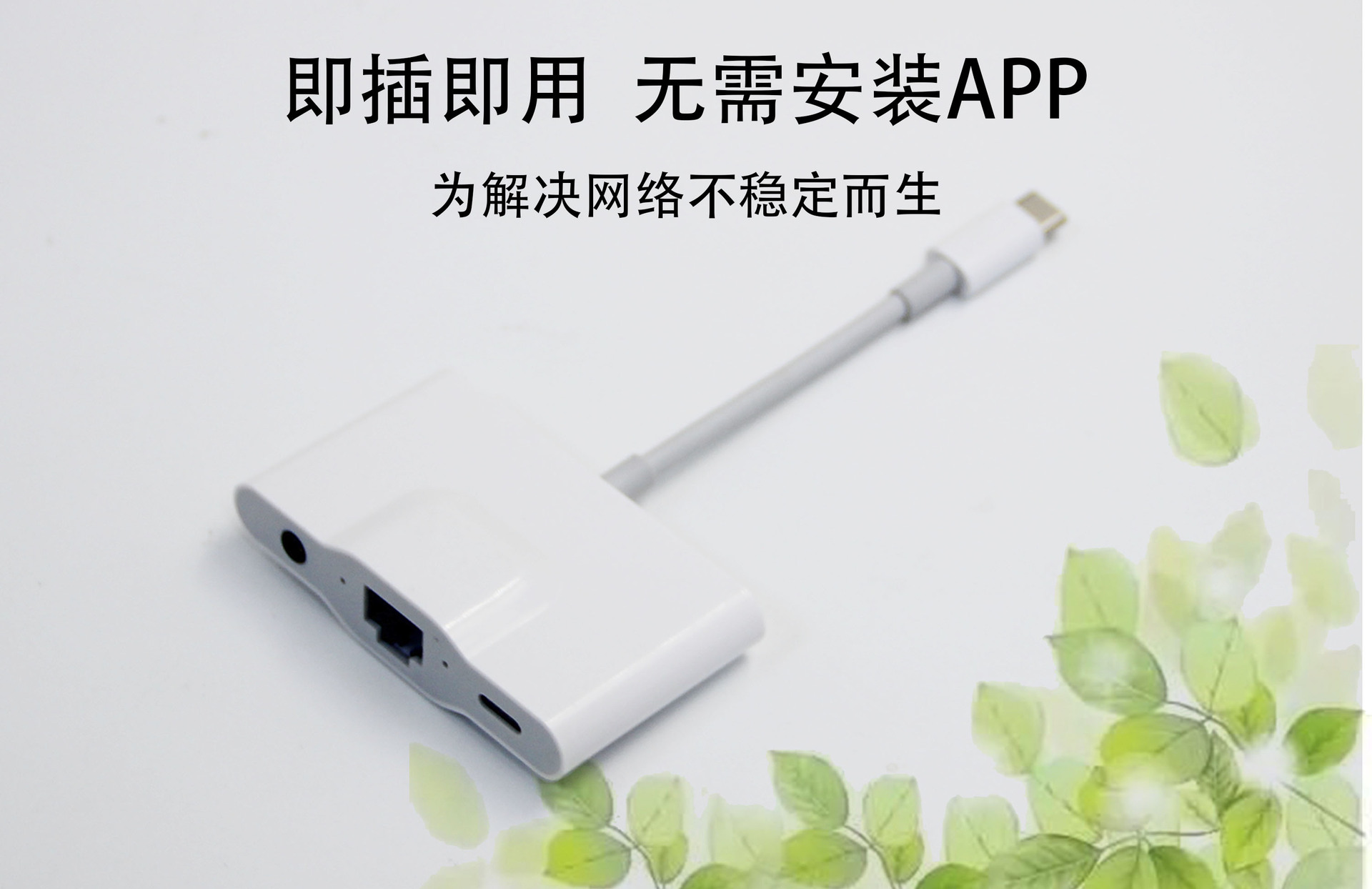

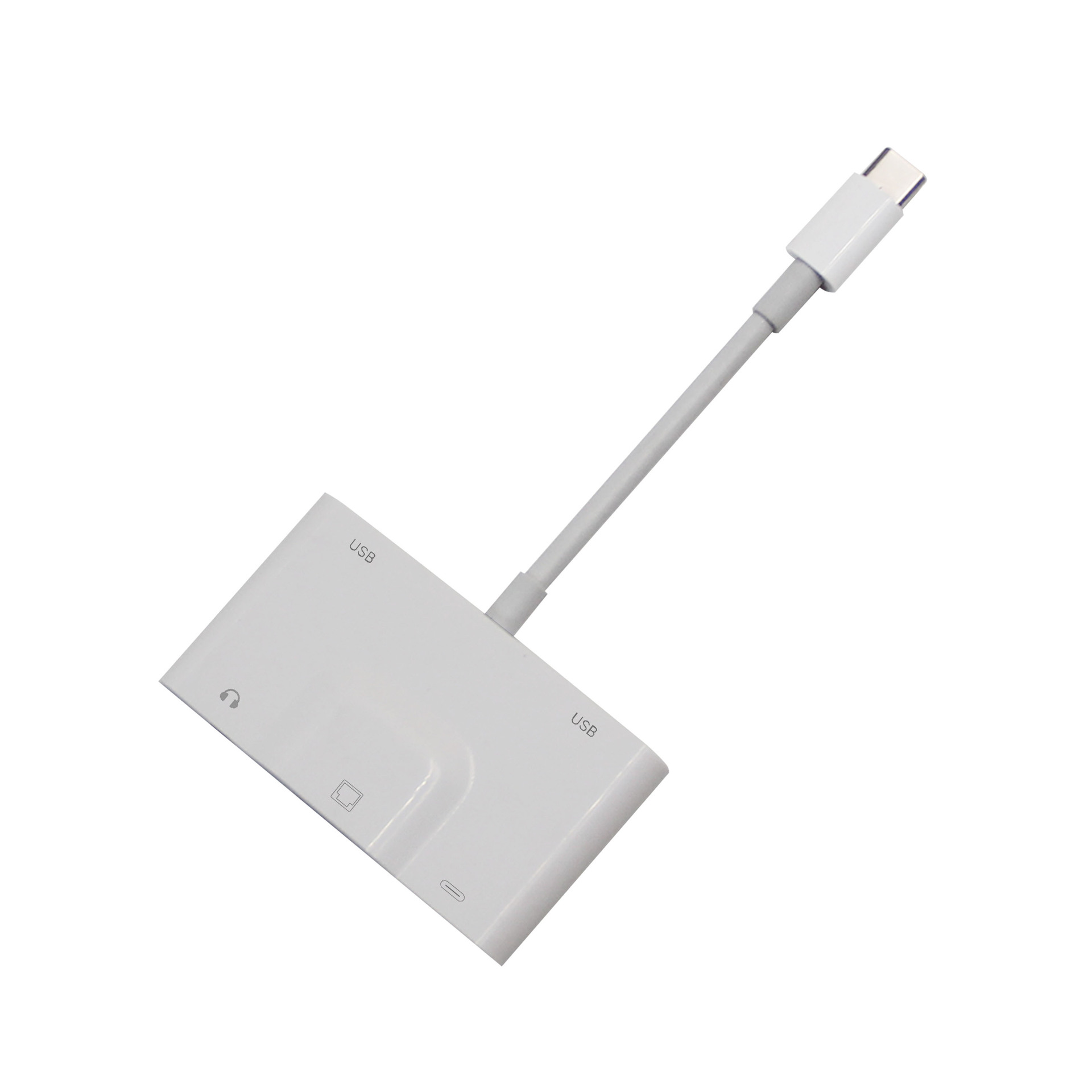

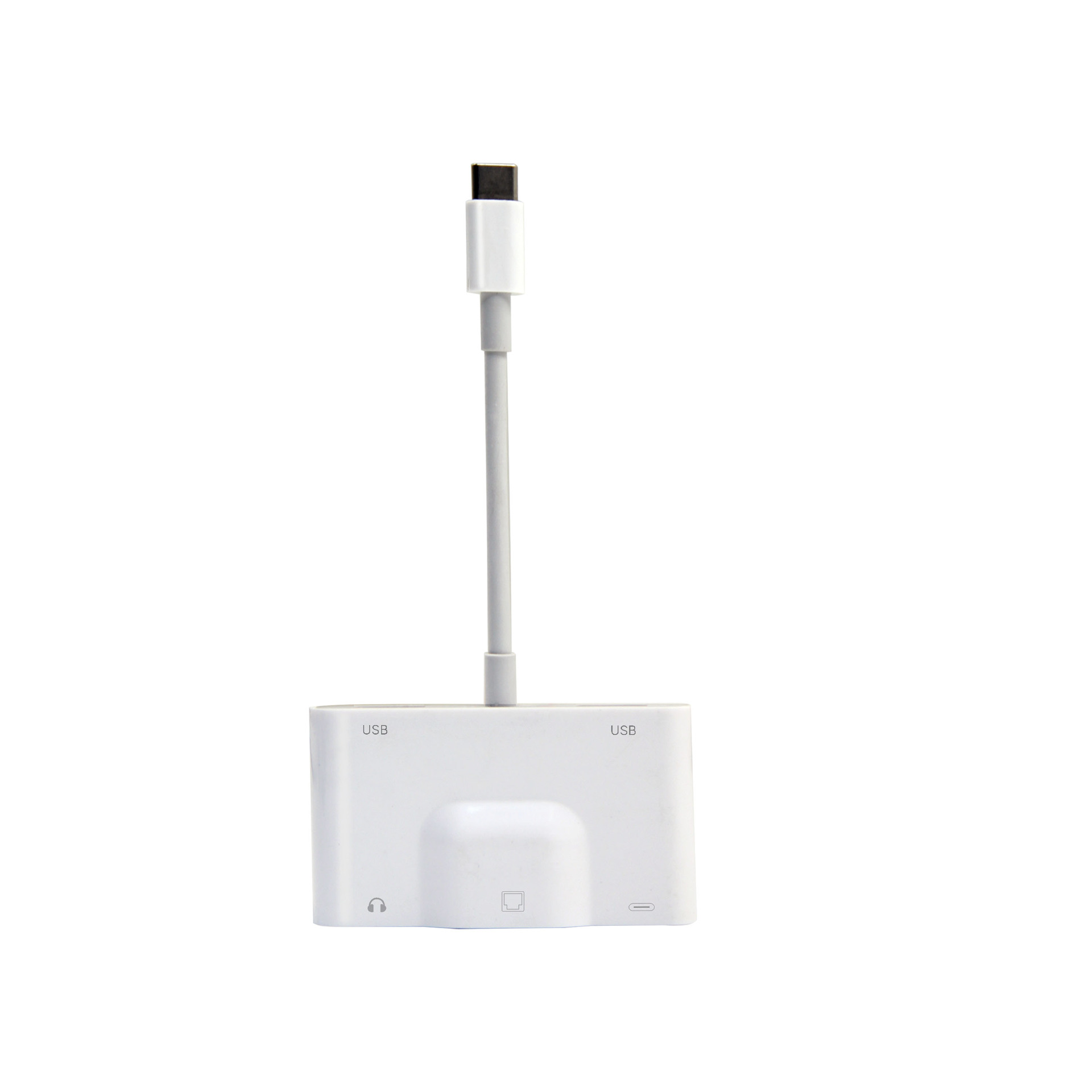

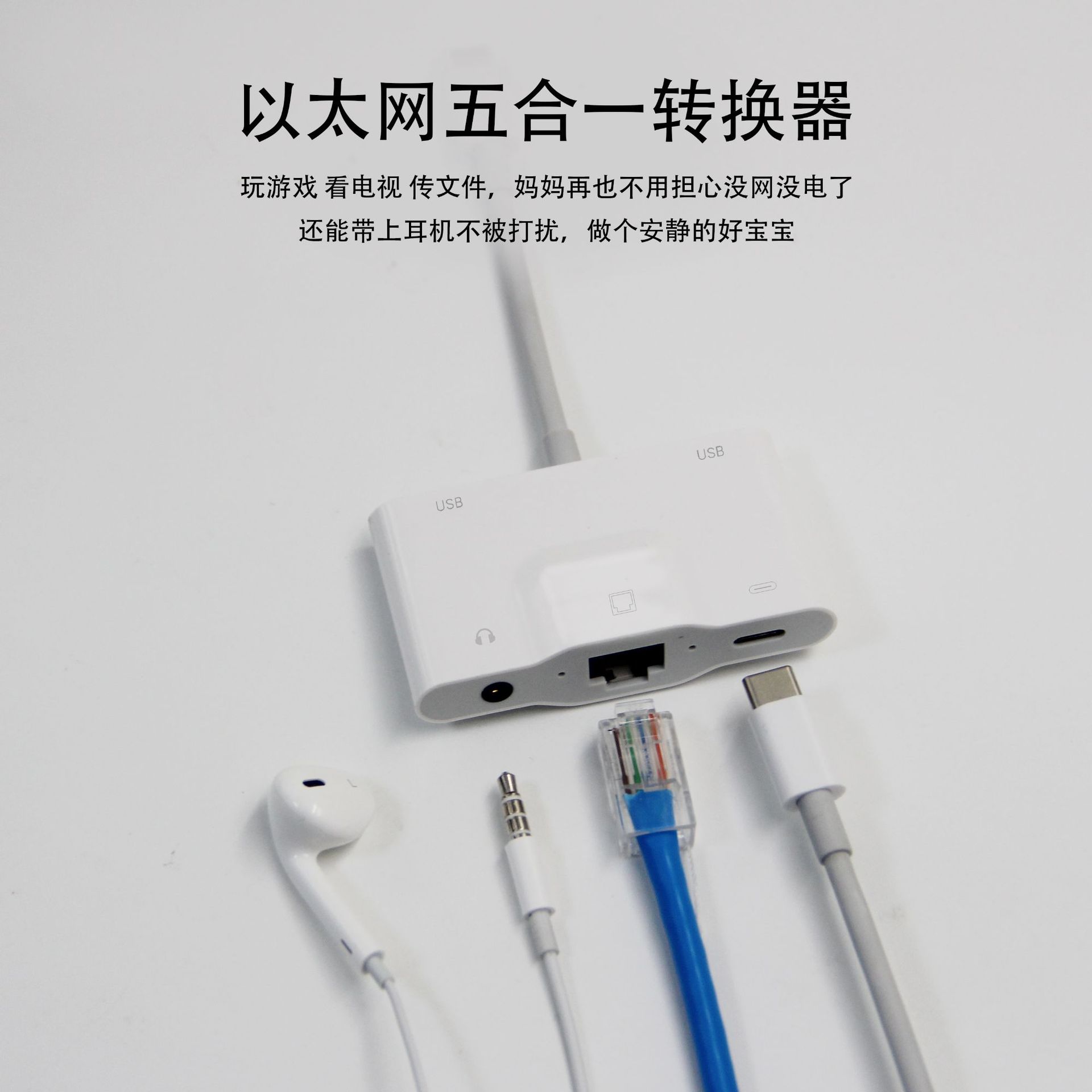

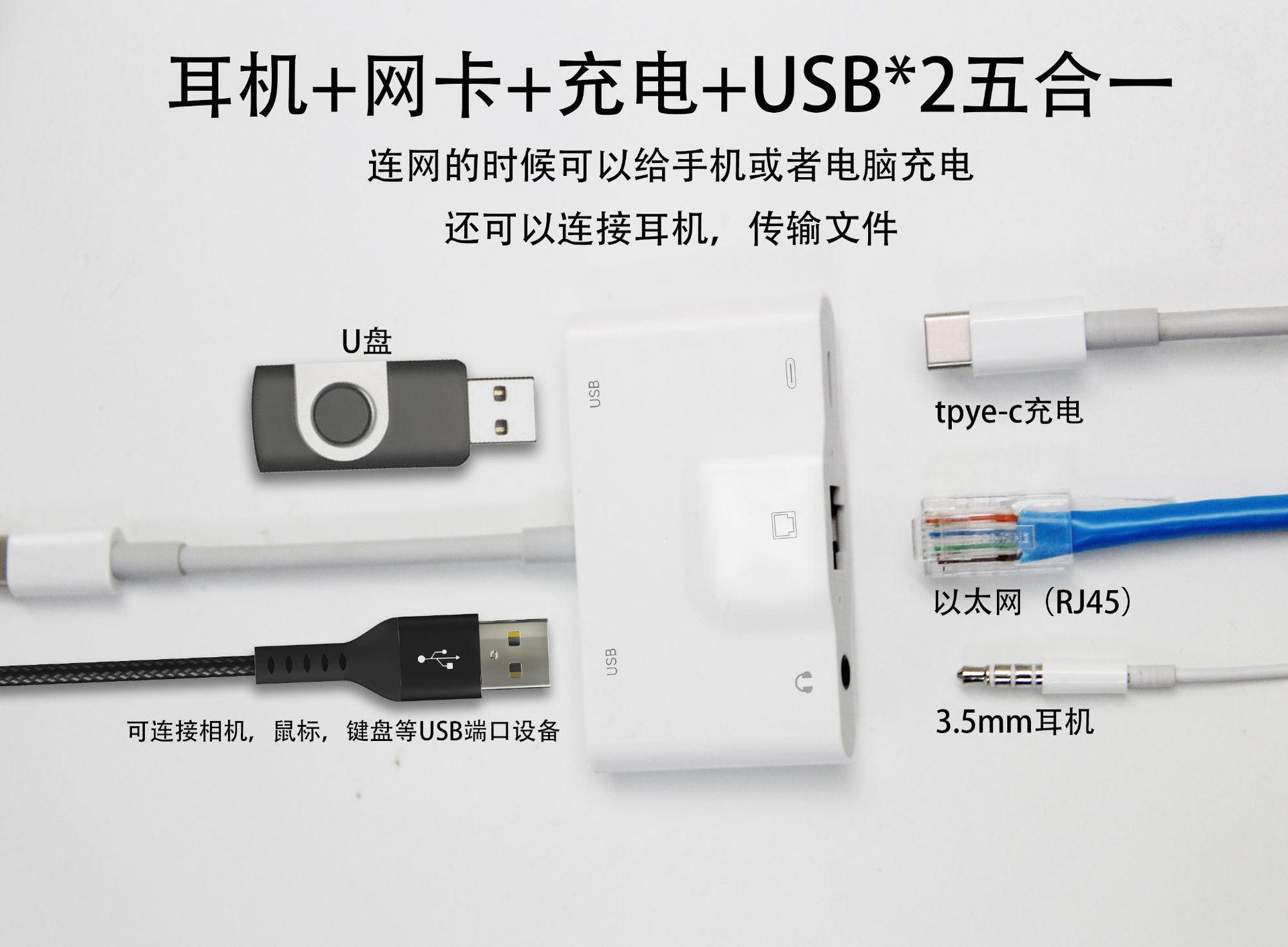

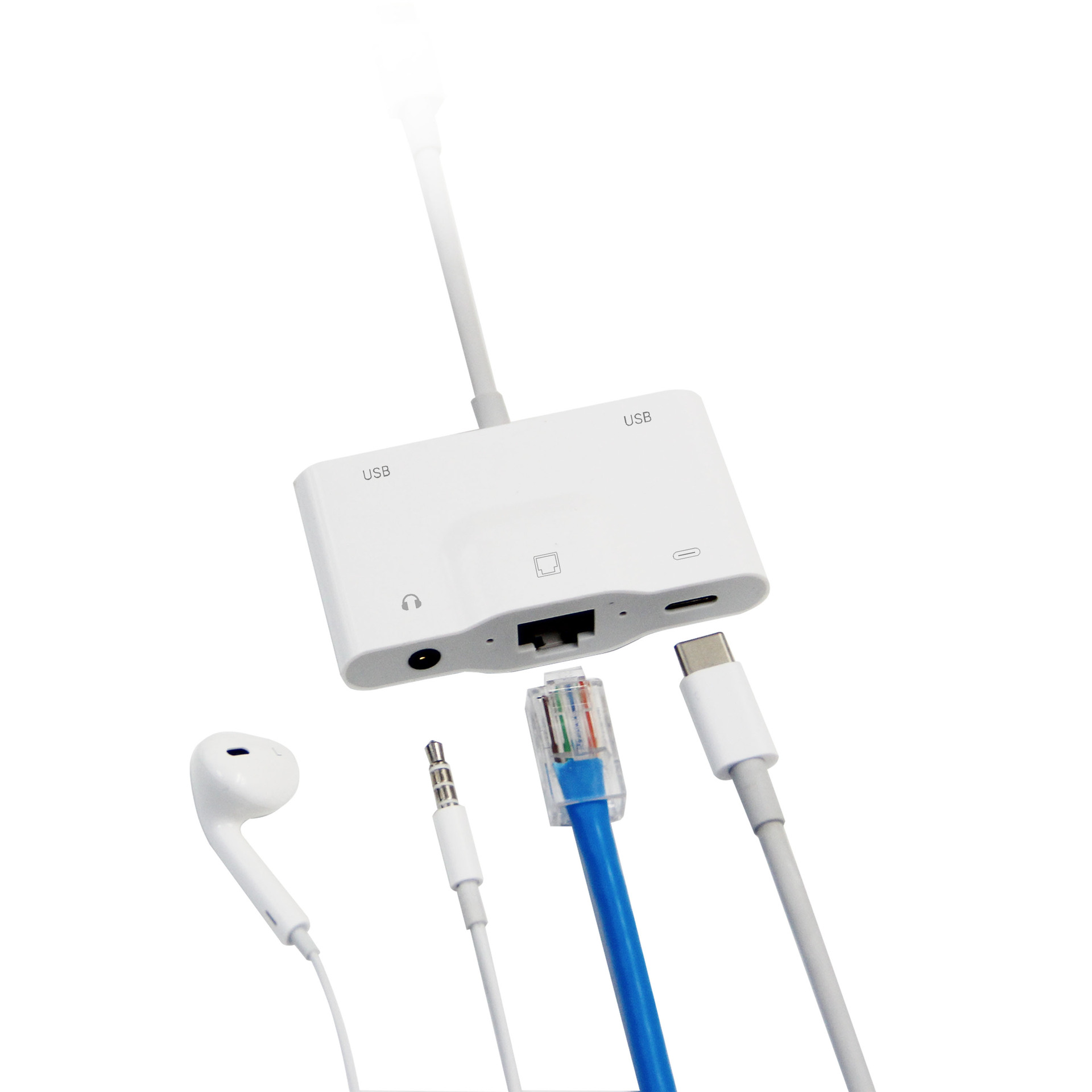

TYPE-C -PD五合一适配器是利用设备OTG功能将设备功能多样化的一种拓展器；RJ45以太网接口，可以为TYPE-C设备连接以太网，从而实现不断流上网，3.5mm音频母座可以连接音响，耳机进行声音外放，适配器的双USB接口，PD充电端口，让设备在充电浏览 传输存储卡文件的同时轻松进行各类USB外设的OTG连接，从而轻松实现设备功能的多样化拓展。

二：设备参数：

工作电压：4.5-5.5V

TYPE-C接口： 12M/S-16M/S

RJ45以太网接口：支持10/100LAN路由网线

2*USB接口：支持鼠标，键盘，U盘和USB耳机等USB外设

3.5mm音频母座：支持音响入耳式耳机等3.5mm音频设备

TYPE-C 充电口：支持PD快充

以上相关数据由本公司开发部人员测得，实际使用电流与传输速度因设备和配件类型不同有差异

三：兼容性

以下机型为本公司实验室在实验环境下所测得数据

TYPE-C设备适用机型（以下机型测试时间为19/07/10）

四：产品特点

1：双USB设计：同时使用鼠标，键盘等USB配件，使设备功能最大化；

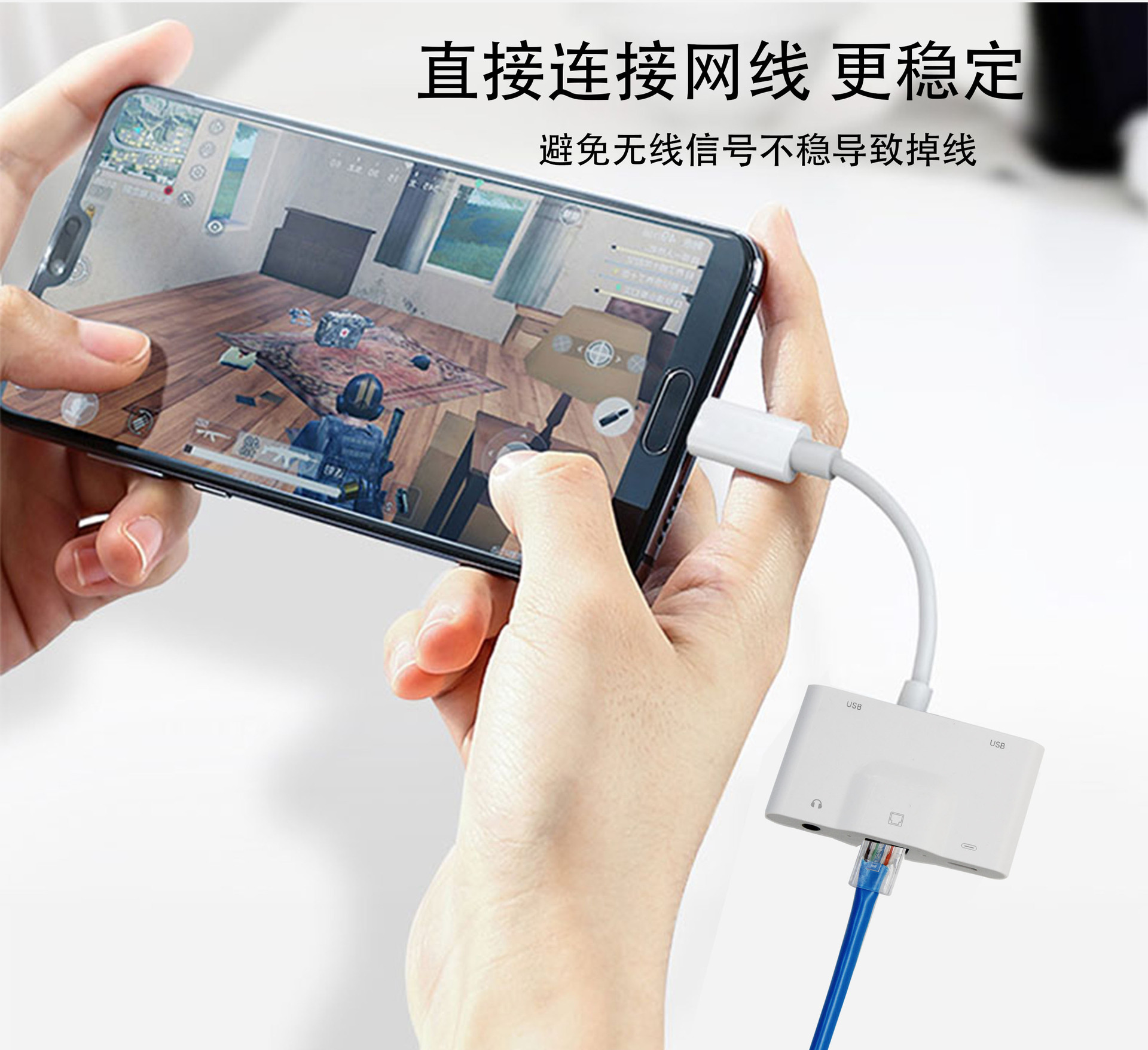

2：利用RJ45端口，可以轻松获得上网冲浪不缓冲，抢红包不延时，打游戏不卡顿的快感；

3 : 3.5mm音频母座可以连接音响，耳机进行声音外放

4：PD2.0快充：在同时使用各接口的同时进行PD充电，保证设备能量续航；

五：注意事项

1：因受安卓系统的限制U盘需是FAT32格式，如是其他格式手机有可能无法识别，请把U盘的文件备份后将格式转成FAT32格式，需在电脑上格式化。

2：如手机不能识别或没反应，请先确认手机OTG功能已打开或将USB调试模式开启（使用产品前需把USB模式打开，如找不到USB模式可百度搜索“手机USB模式如何打开”）

3：因安卓手机品牌的不同，不同厂家会优化安卓系统，导致不支持以太网连接，在使用时请确保设备支持连接以太网连接

六：产品操作

USB端口操作：

1：U盘存储卡操作：将装载有需要传输资料的U盘插入适配器对应的接口后，把配件TYPE-C接口插入到设备TYPE-C端口中，设备会自动识别并弹出“是否打开USB储存设备”如没有弹出这个对话框，请在手机的“文件管理”中查看，进入相关文件系统，即可对相应文件进行传输播放等相关操作；

2：USB外设操作：将USB外设通过适配器的USB母座与设备连接之后，设备会出现相应的USB外设功能拓展（插入鼠标设备屏幕会出现鼠标光标箭头）；插入外设无反应时请进行二次拔插或确认设备是否支持此外设类型。

以太网操作：

一： iOS系统使用方法

1：将IOS设备设置中将WIFI和数据禁用并插入连接网线的适配器；

2：打开设置，找到“以太网”选项（未弹出此选项请再次拔插适配器），点击进入“以太网”，点击“USB10/100LAN”，当“路由器”处获取地址，即可进行上网冲浪；

二：安卓系统使用方法

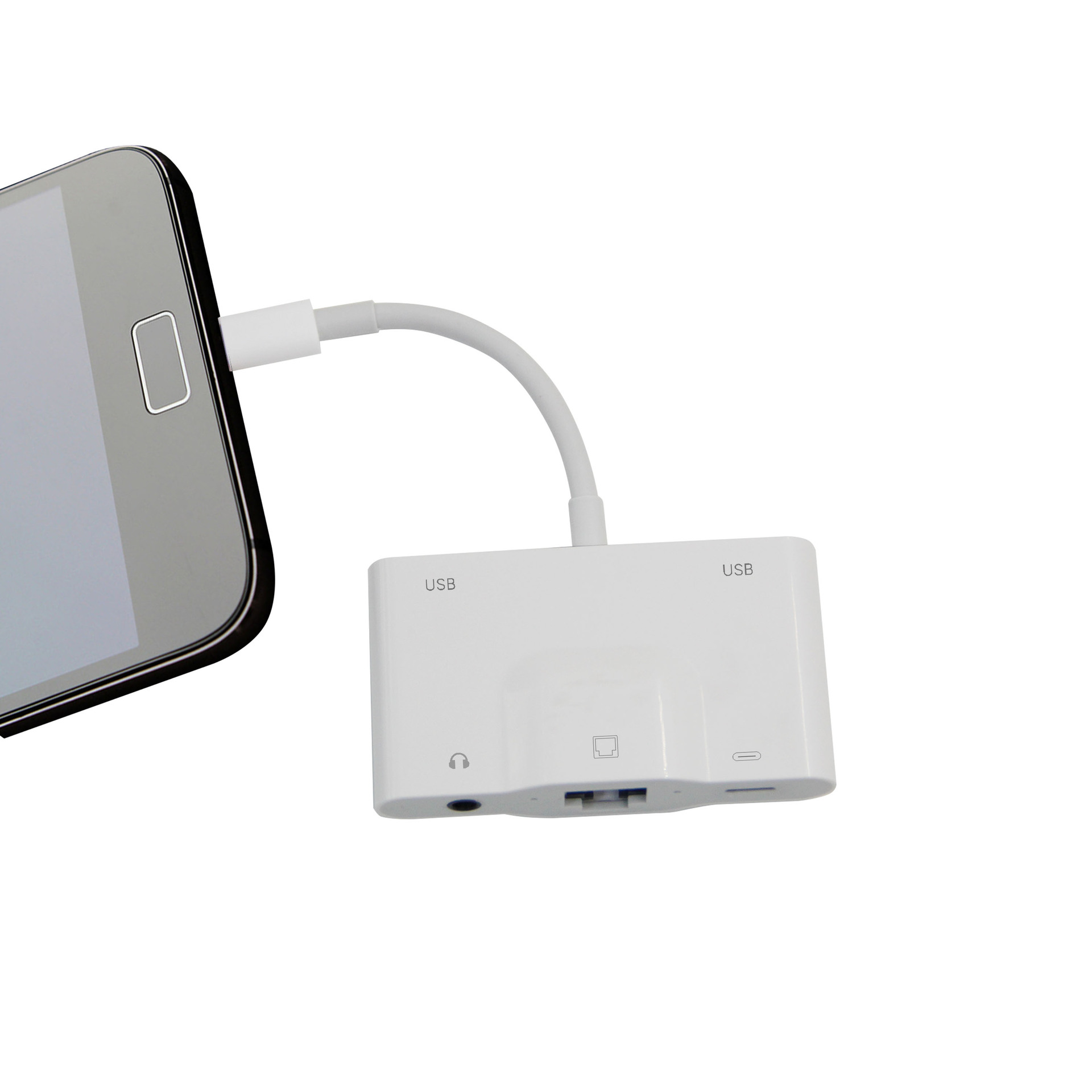

1：将安卓设备插入连接网线的适配器

2：在屏幕上面的图标显示会出现一个以太网的图标，如未出现此图标请重新拨插适配器（使用时请确保设备支持外部网卡）

3.5mm音频接口操作：

1：将3.5mm音频头插入适配器对应3.5mm母座后，把Lightning头插入苹果设备，2-5秒之后对设备进行音频测试，音频信号即可自动从音频设备功放（设备没有反应时，请将适配器重新拔插，或者检查一下3.5mm音频头是否插入到位）；

对适配器进行上述操作的同时，可以插入TYPE-C-USB充电线对设备进行充电

七：iOS系统非数码相机照片命名规则(IOS13以上系统需手动打开进入“照片”之后，才能弹出导入项)

非数码相机拍摄的照片存储在存储卡内，需对照片进行重命名及存储位置进行更改， iPad设备才能自动识别（数码相机取下的卡，数码设备已经按照此命名规则及存储位置将照片进行处理了，直接插入导入即可）如果该储存卡里的内容不是相机直接拍摄的，而是拷贝进来的，则必须满足以下条件：

1：拷贝进来的照片和视频如果是相机以外拍摄的，则必须放入以数码相机拍摄的照片和视频命名的文件夹内。比如现有一张手机照片需导入，则需先建立一个相机（佳能）文件夹100CANON，并把照片放入，再将100CANON文件夹保存在DCIM文件夹里且DCIM文件夹必须保存在储存卡的根目录里。（路径是：SD卡-DCIM-100CANON-照片和视频）

2：文件夹内的照片和视频需进行重命名，命名规则为“IMG_XXXX”，其中“XXXX”是此文件夹内唯一的数字编码，不可重复；

八：IOS系统13.0及以上操作方法

1：照片导入模式：插入适配器，点击设备“照片”进入界面，设备读取配件相应命名规则（规则见本说明书第七项“非数码相机照片命名规则”）的照片文件之后弹出导入项，此时即可进行配件照片文件到设备的单向传输；
2：数据双向传输模式：IOS13.0系统下，“文件”应用可识别适配器中插入的存储配件；设备识别到配件时，“文件”应用中新增“XXXX”项（XXXX为插入设备配件中的存储配件名称）；通过“文件”应用，即可对配件存储配件中的文件和设备内存储文件进行浏览及相互传输。
3：鼠标键盘使用模式：IOS13.0系统新增鼠标使用功能,USB鼠标通过适配器连接插入设备后，点击设备：设置-辅助功能-辅助触控-选择打开，当移动鼠标，设备中圆点相应进行移动时，即可进行相应操作使用。
