这点没做好，您递交的美国外观专利图纸可能保护不了自己的产品！

不少朋友在申请美国外观专利的时候会遇到这样的情况，明明自己的图纸画的认真又美观，提供给专业机构却发现根本无法直接递交，即使成功提交也常常收到官方的补正通知！为什么会出现这种情况？

通常情况下，国内的申请人习惯采用全实线图纸递交美国外观申请，但是美国外观专利的图纸要求可跟其他国家并不一样！它可以请求只保护产品包含设计要点的部分，而不是包含设计要点的整个产品，所以很多时候我们也会收到直接绘制好的图纸，但实际根本用不上！那么美国外观专利申请的图纸究竟有哪些要求呢？

一、美国外观设计专利图纸要求

1.图纸：

优选按黑白线条图申请，渲染图、产品照片也可以，只是使用较少（一般用于不能建模、表面纹理比较复杂的产品，如鞋子、衣服等）。在一件申请中，不允许同时采用照片视图和绘制视图。

提交彩色制图或照片应当解释必要性、交纳相关费用并在说明书中声明。使用彩色图片可能会缩小外观专利的保护范围。

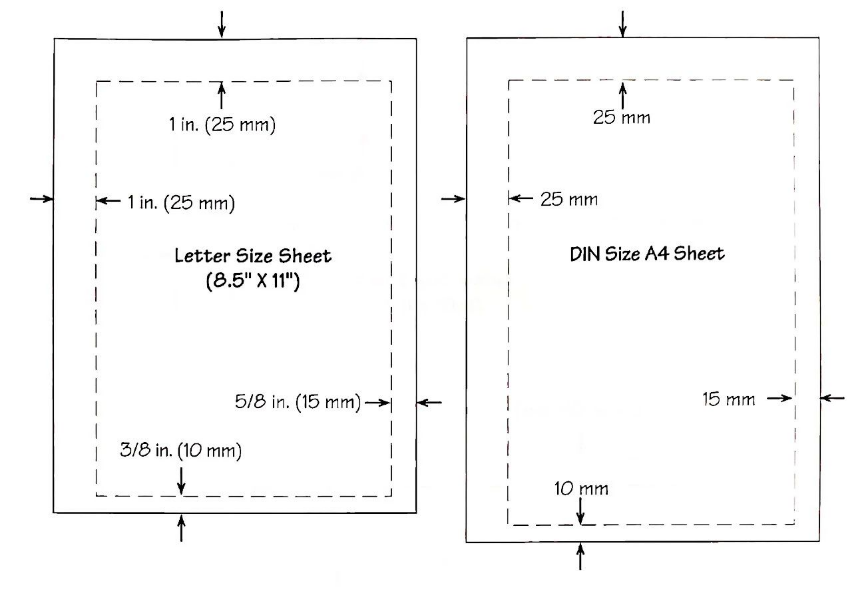

美国外观图纸尺寸分为两种：Letter、A4，四周需要留白。

2.视图：通常为8张图，分别为：前立体图、后立体图、主视图、后视图、左视图、右视图、俯视图、仰视图，另有需要将产品保护的更全面可以再增加放大图及使用状态图。

3.线条：美国外观设计专利中，线条图通常用到的线条有三种，实线、虚线、阴影线。

实线：用于表示产品要求保护部分的轮廓，通常会结合阴影线以表示专利权要求保护的部分。

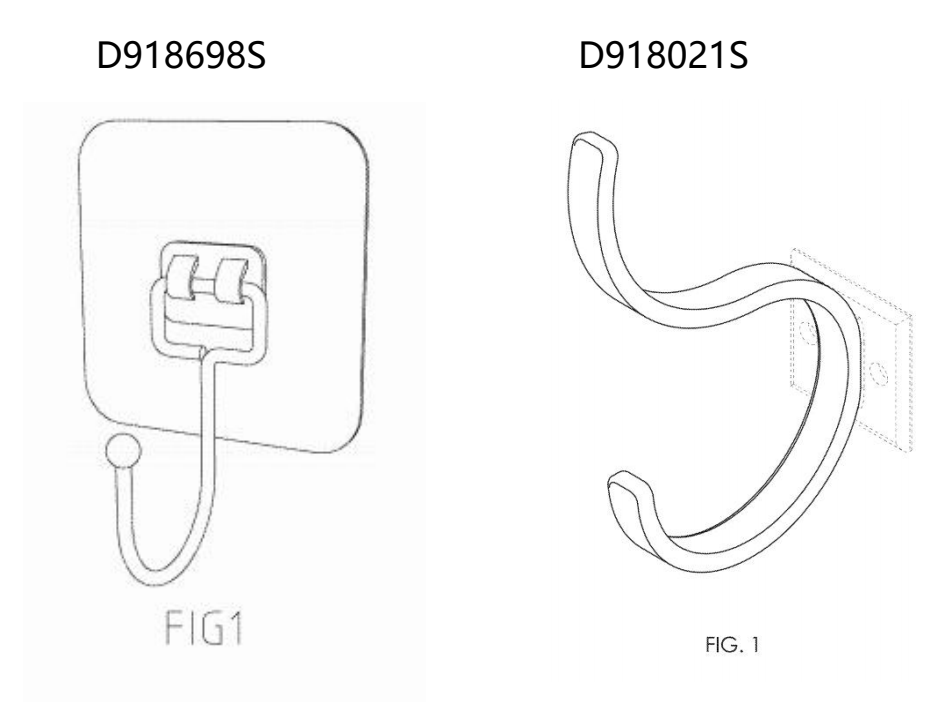

虚线：目的是协助说明外观设计，主要用于两个部分，一是表示外观设计所使用的结构环境，二是表示外观设计权利要求保护的边界（注：虚线中不能描绘阴影线）。

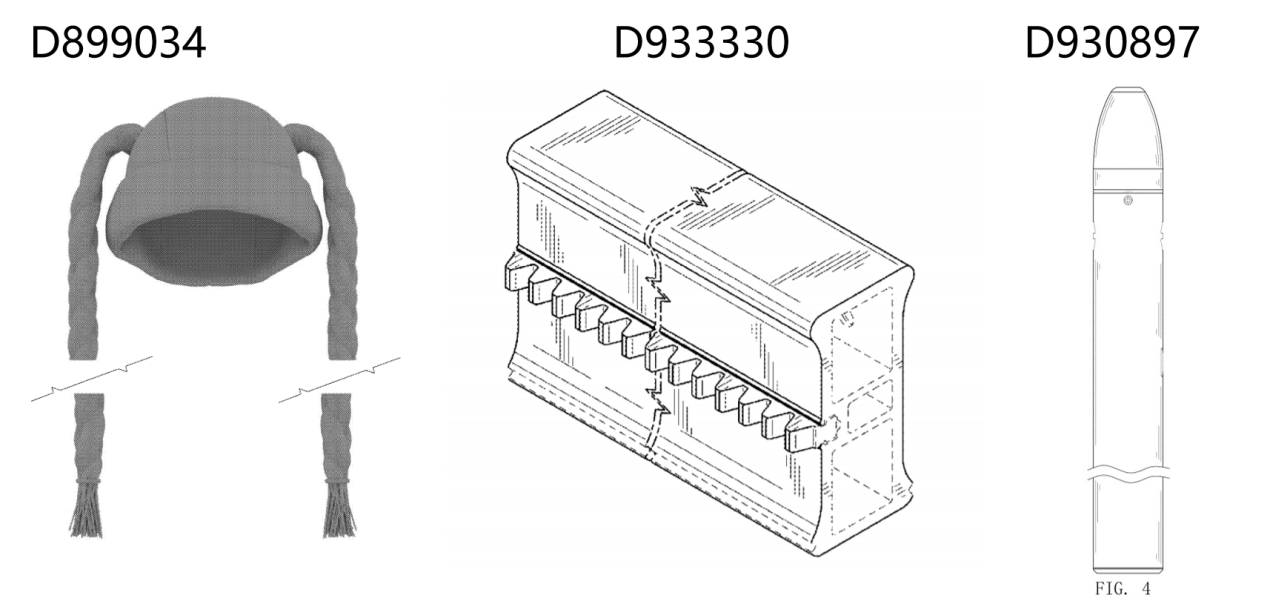

一般来说，虚线的使用可以扩大整个产品的保护范围，没必要的元素、不对设计主体设计产生影响的部分，建议都用虚线画出。这样一来，只要别人的产品有部件与实线绘制部分相同或相似，那么就有侵权的可能。

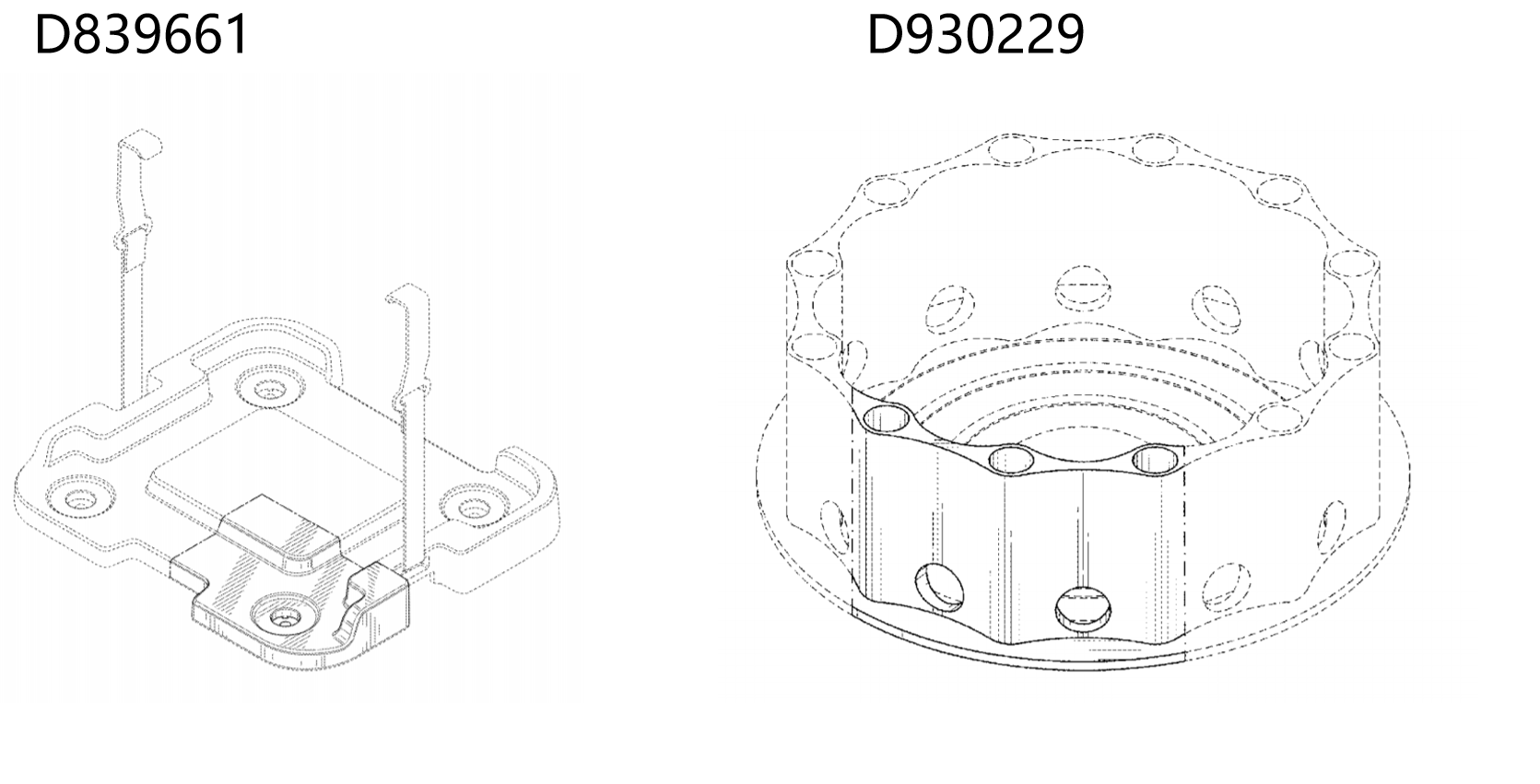

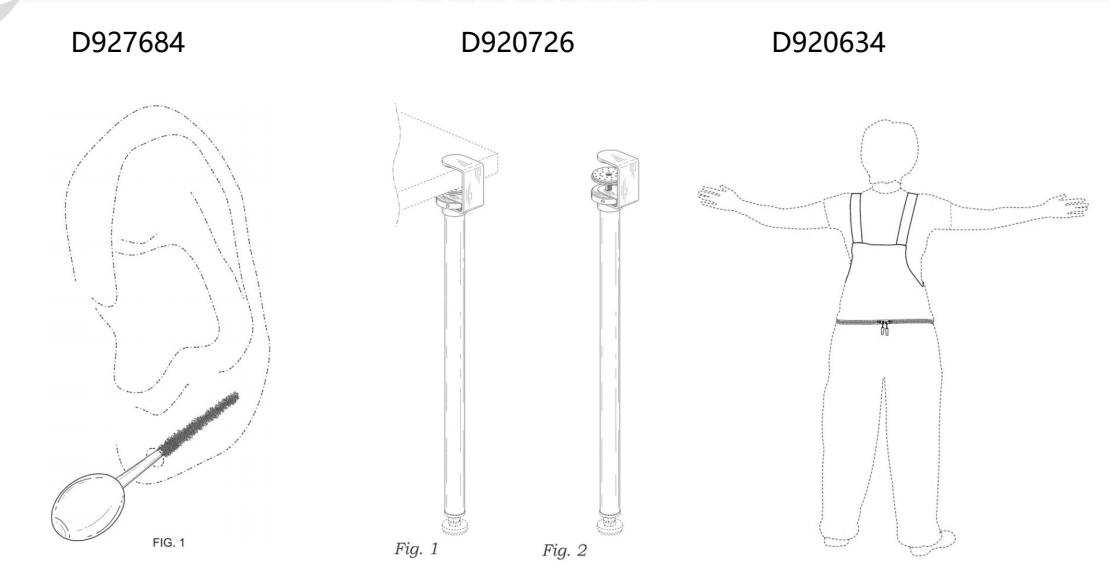

（↑图示：表示外观设计所使用的结构环境）

（↑图示：表示区分不保护的部分）

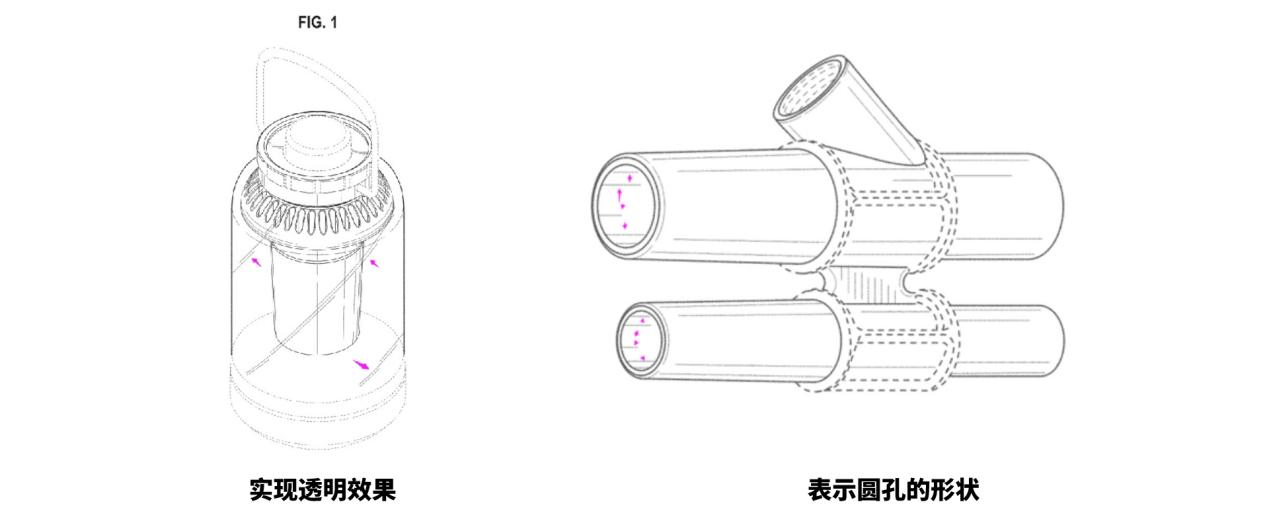

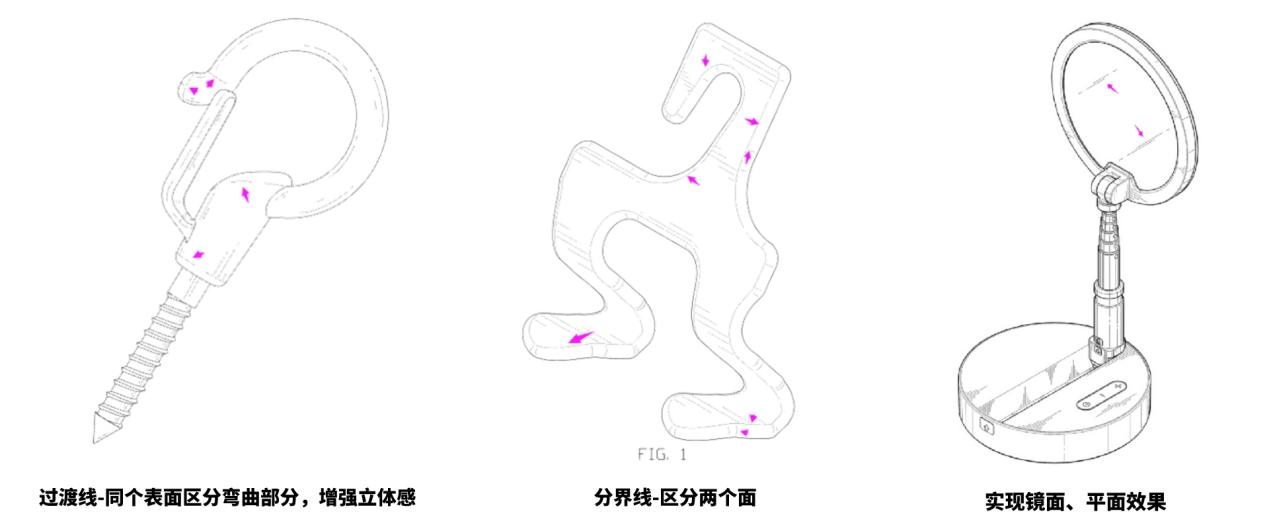

阴影线：通常绘制在图中物品的表面，用以清楚地揭示物品外观的所有表面轮廓及特点，如用来表示一个物体的球形、圆柱形和锥形表面等。绘制有阴影的表面也是外观设计专利所要请求保护的表面。阴影线要求比轮廓线细，并且需要在图中与其他部分形成对比。

（↑阴影线使用示例）

可以说，这三条线是否能够有效、准确地表达，会直接影响美国外观专利的申请。有时候一条线的巧用，也能实现更好、更全面的保护效果！而有时候如果线条使用地不恰当、不准确，也会直接影响产品的保护范围，很可能你递交的外观专利图纸根本保护不了自己的产品！

（↑图示:巧用线条实现长度不限定的效果）

二、美国外观专利图纸常见的审查意见

在递交申请后，不少朋友也常常会收的一些审查意见，对此也不用慌，我们可以提前了解并做好应对措施，尽早避免：

1、问题：相同的特征在不同的视图中不一致

应对：将同一特征的不同视图做好统一修改

2、问题：线型与粗细/视图比例/保护范围不一致等

应对：通过调整线条，保持各图稿一致

3、问题：细节部分不能清楚显示

应对：可以采用局部放大图进行显示

4、问题：阴影线使用不当/在虚线范围使用阴影线/虚线样式使用不当

应对：可以使用平行的直线表示平面，平行的45度斜线表示透明或反光面

上述问题都是容易忽略且十分影响外观专利审查的要点。大家在递交申请文件之前可以提前做好筛查与修改，减少下审查意见的机会，这样整个申请过程也能更加顺利！

想要成功申请美国外观专利，很重要的一步就是要准备好专利图纸，但要画好美国外观专利图，并不是一件容易的事。首先要有机械制图的基础，了解不同视图关系，熟练掌握制图、3D软件的使用；同时还得掌握一些绘图知识，如明暗、结构、透视关系等。它需要一个系统学习实践的人员，才能完成得更好、更快、更专业，不是随随便便画个黑白线条图就能通过的！
